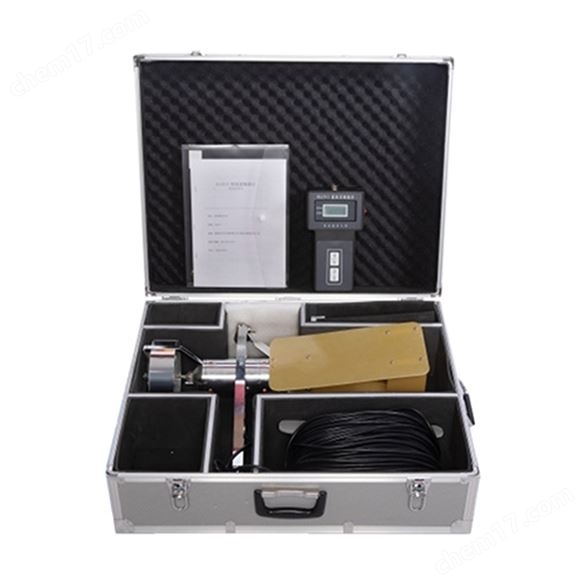

SLC9-2直讀式自記錄海流計 返回列表頁

SLC9-2直讀式自記錄海流計低功耗的測量系統

該儀器采用低功耗單片機對測量數據進行處理，整機以低功耗運行，二號電池可連續工作200h。

主要技術指標和性能

1、流速

測量范圍：0.03-3.50m/s

準確度：≤±1.5%

起動流速：0.03m/s

2、流向

測量范圍：0-360°

準確度：≤±4°。

3、電纜長度：50-100m

4、快測方式：循環30秒顯示

5、電源

直流6V（4*1.5V）二號電池

6、儀器使用環境溫度：-10℃ ~+45℃

7、貯存溫度-15℃--+55℃

8、環境相對濕度：不大于95%

9、儀器重量：水下主機6kg,電纜6kg,監控器1kg。

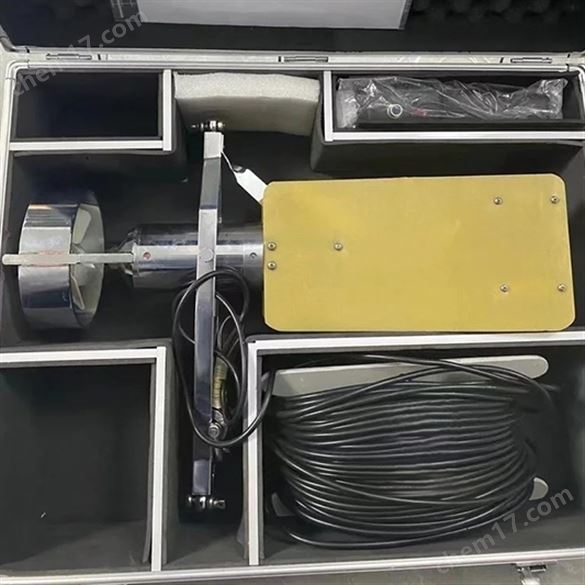

一、儀器結構

儀器的水上主機，是以一個低耗電單元微計算機為基礎而構成的數據終端。流向采用羅盤點位器式傳感器。機身和尾翼由水流走向，羅盤由地磁而走向，其電位器輸出即正比于磁流向。此訊號經V-F變換器變?yōu)檎{(diào)頻訊號，經電纜送到主機通過計數和現行處理，即得流向測值。流速由旋槳感受，其轉速正比于流速，比例系數約為2.5轉/米。轉速經磁性耦合使流速傳感器內的舌彈管通斷，變?yōu)榱魉倜}沖凈電纜送到主機。通過計數和線性處理，即得流速測值。

二、操作程序

1、快速方式的使用

儀器在開電源后或按RESET之后，液晶顯示器先顯0030約2s，作為進入快速方式的提示。這時按一下SET，儀器即進入快速方式。若未及時操作，只要再按一下RESET，又可再次得到上述提示。

2、正常工作模式

（1）開機

打開電源，液晶顯示先顯0030秒，再循環顯示3分、15分、30分，當顯示值符合你的要求時，按一下SET，接著顯示器顯示一次空白，提示此項設定已經完成。

三、注意事項

1、儀器要小心輕放，勿受碰撞。使用過程中要注意保護電纜，勿受摩擦和擠傷。

2、儀器用畢，要用淡水清洗水下探測器。最好拆下旋漿洗凈軸尖和軸承孔，向軸承孔內滴入少許機油，再安裝還原。

3、儀器用畢，水下探測器機身要用淡水沖洗，再薄薄擦一層機油或者防銹脂。

4、儀器用畢，請取出電池。

5、水上主機在使用中要避免受潮或被濺上水滴，在船舷使用時，需加透明塑料袋保護。

6、插接和脫開電纜插頭時要細心，以免造成損傷，當訊號不通時，請檢查電纜插頭內是否脫焊，如脫焊可以按原接線方法焊接。

7、遇到故障，請及時送回供貨方維修。
